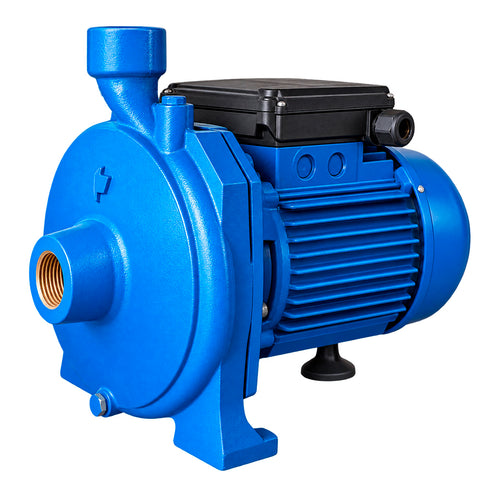

Bomba Centrífuga 1HP CMA 100MGO - TEBA-1160100100

Bomba Centrífuga 1HP CMA 100MGO - TEBA-1160100100

Características de la bomba EBARA modelo CMA 100MGO (CMA 1.00 M GO) La CMA 100MGO es la versión “GO” (con cable y enchufe estándar) de la bomba centrífuga monocelular CMA 1.00 M : un solo impulsor en hierro fundido, motor monofásico 230 V, para presurización doméstica, riego pequeño y trasvase...

Ebara

Bombas Centrífugas

Contacte con un asesor

Características de la bomba EBARA modelo CMA 100MGO (CMA 1.00 M GO)

La CMA 100MGO es la versión “GO” (con cable y enchufe estándar) de la bomba centrífuga monocelular CMA 1.00 M : un solo impulsor en hierro fundido, motor monofásico 230 V, para presurización doméstica, riego pequeño y trasvase de agua limpia.ebara.co+2

1. Datos generales

  • Tipo: Bomba centrífuga monocelular (1 impulsor cerrado).

  • Serie: CMA (impulsor de tecnopolímero para agua limpia hasta 40 °C).

  • Versión: 100MGO = CMA 1.00 MGO

    • 1.00 = tamaño/potencia dentro de la gama CMA

    • M = motor monofásico 230 V, 50 Hz

  • Aplicaciones típicas:

    • Presurización de viviendas y pequeños edificios.

    • Riego de pequeñas áreas y jardines.

    • Traslado de agua limpia y líquidos no agresivos en uso civil e industrial.

    • Equipos de presión y sistemas de circulación de agua.

2. Rendimiento hidráulico y curva de rendimiento

Datos según tabla de rendimiento y curvas EBARA (ISO 9906:2012 Grado 3B, agua a 20 °C, 50 Hz):

  • Potencia del motor (P2): 0,75 kW (1 HP).

  • Altura máxima (apagado, Q = 0): 33,0 m .

Puntos principales de la curva H–Q (CMA 1.00 M / CMA 100MGO)

Q caudal Altura H
0 l/min (0 m³/h) 33,0 m
20 l/min (1,2 m³/h) 33,0 m
40 l/min (2,4 m³/h) 31,9 m
60 l/min (3,6 m³/h) 29,9 m
80 l/min (4,8 m³/h) 26,6 metros
85 l/min (5,1 m³/h) 25,6 m
90 l/min (5,4 m³/h) 24,6 m
95 l/min (5,7 m³/h) 23,5 m



  • Caudal máximo recomendado: alrededor de 95 l/min (5,7 m³/h) ; más allá la altura cae rápidamente y el uso no está recomendado según la curva oficial.

  • Rango de trabajo recomendado: operar preferentemente entre ~20 y 95 l/min para mantener buena eficiencia y evitar sobrecalentamiento (no trabajar por debajo del 10% del punto de mejor eficiencia).

3. Presión y temperatura de trabajo

  • Presión máxima de trabajo: 6 bar (0,6 MPa) para CMA 0,50–1,00.

  • Temperatura del líquido:

    • Mín.: +5 °C

    • Máx.: +40 °C para CMA 0,75–1,00 (incluye 100MGO).

4. Conexiones hidráulicas

  • Aspiración (entrada): G1" (1 pulgada).

  • Descarga (salida): G1" (1 pulgada).

5. Materiales de construcción

  • Cuerpo de bomba: Hierro fundido.

  • Impulsor: Tecnopolímero reforzado (Noryl / PPE+PS) para CMA 0,75–1,00.

  • Eje: Acero inoxidable AISI 416 (parte en contacto con el líquido) para CMA.

  • Cierre mecánico: Carbón / Cerámica / NBR.

  • Soporte (bracket): Aluminio para CMA 0.75–1.00.

  • Tapa de alojamiento del sello: AISI 304.

6. Datos del motor eléctrico (monofásico)

  • Tensión: 230 V ±10%, 50 Hz, monofásico.

  • Potencia nominal (P2): 0,75 kW (1 HP).

  • Número de polos: 2 polos.

  • Velocidad de giro: ≈ 2800 rpm.

  • Clase de aislamiento: F (con elevación de temperatura clase B).

  • Grado de protección: IP44.

  • Condensador: 20 µF / 450 V (incorporado).

  • Protección térmica: Protector termo‑amperométrico con rearme automático en versión monofásica.

  • Corriente absorbida aproximada (230 V, plena carga): ~6,1 A.

7. Dimensiones y peso (CMA 1.00 M / 100MGO)

Valores típicos según catálogo EBARA:

  • Longitud total (A): 185 mm

  • Altura total (B): 300,3 mm

  • Ancho (C): 171,8 mm

  • Distancia entre centros de conexiones (H2): 232 mm

  • Peso aproximado: ~11,5 kg (bomba sola, sin embalaje).

8. Nivel de ruido

  • Nivel de presión sonora (LpA): < 70 dB(A) medido a 1 m (valor medio, tolerancia ±2,5 dB)
