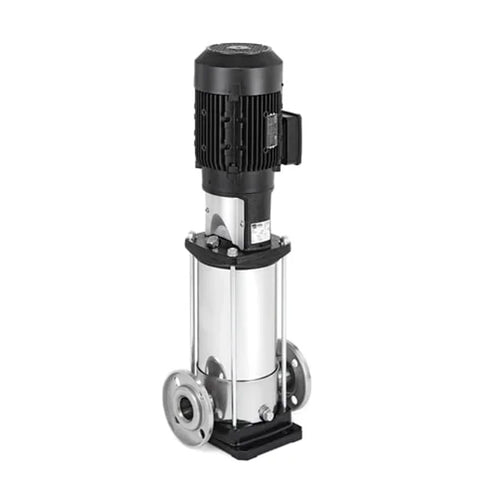

Características de la bomba centrífuga vertical EBARA EVMS20 4LF5 Q1BEG (5.5 kW, código 26751200045)

La EVMS20 4/5.5 es una bomba centrífuga vertical multietapa de 4 etapas, con partes hidráulicas en acero inoxidable AISI 304 y motor trifásico de 5.5 kW, diseñada para presurización, circulación de agua y aplicaciones industriales que requieren alta altura a caudales medios.

1. Datos generales

• Tipo: Bomba centrífuga vertical multietapa (en línea).

• Serie: EVMS (acero inoxidable AISI 304).

• Modelo: EVMS20 4LF5

  • 20 = tamaño de la gama (caudal nominal ≈ 20 m³/h en punto de diseño)

  • 4 = número de etapas (impulsores)

  • LF5 = configuración de motor/versión (motor trifásico 5,5 kW, eficiencia IE3).

• Código EBARA: 26751200045 (referencia completa del equipo).

• Aplicaciones típicas:

  • Presurización de agua en edificios, hoteles, complejos.

  • Sistemas de circulación de agua caliente/fría (HVAC, climatización).

  • Alimentación de calderas, lavado industrial, alimentos y bebidas, farmacéutica.

  • Trasvase de agua limpia y líquidos no agresivos en general.

2. Rendimiento hidráulico

Datos según curvas y tablas EBARA para EVMS20 con 4 etapas (ISO 9906, agua a 20 °C, 50 Hz):Potencia del motor (P2): 5,5 kW.

• Número de etapas: 4 impulsores en serie.

• Caudal de diseño (punto de mejor eficiencia): aproximadamente 18–20 m³/h (300–333 l/min).

• Rango de caudal típico: ~10,8–28,8 m³/h (180–480 l/min) según curva.

• Altura manométrica total (H): del orden de 70–80 m para 4 etapas en el punto de diseño (varía según diámetro de impulsor y versión exacta).

  Nota: La altura exacta en el punto de diseño depende de la curva específica del impulsor montado; en los catálogos generales se indica que la serie EVMS20 puede alcanzar alturas totales de hasta ~249 m en configuraciones de más etapas.




3. Presión y temperatura de trabajo

• Presión máxima de trabajo:

  • 16 bar (1,6 MPa) en versión estándar.

  • Opciones hasta 25 bar (2,5 MPa) según configuración y materiales.

• Temperatura del líquido:

  • Rango típico: -30 °C a +140 °C (según elastómeros y versión).

4. Conexiones hidráulicas

• Conexiones de succión y descarga: En línea, bridas o roscadas según versión; para EVMS20 habitualmente DN50 (2") o equivalentes según normativa local.

• Orientación: Succión y descarga en la misma línea (diseño vertical inline).

5. Materiales de construcción

• Cuerpo de bomba y componentes hidráulicos: Acero inoxidable AISI 304 (EVMS).

• Impulsores y difusores: AISI 304.

• Eje: Acero inoxidable AISI 304/316 según versión.

• Cierre mecánico: Carbón/Cerámica/NBR (configuración estándar; existen opciones para alta temperatura y líquidos agresivos).

6. Datos del motor eléctrico (trifásico)

• Tensión: 400/690 V ±10%, 50 Hz, trifásico (Δ/Y) para potencias ≥ 4 kW.

• Potencia nominal (P2): 5,5 kW.

• Número de polos: 2 polos.

• Velocidad de giro: ≈ 2900 rpm.

• Clase de aislamiento: F (con elevación de temperatura clase B).

• Grado de protección: IP55.

• Eficiencia del motor: IE3 (para 5,5 kW trifásico en esta gama).

7. Dimensiones y peso (referencial)

Valores típicos para EVMS20 con 4 etapas y motor 5.5 kW (pueden variar según la versión exacta y fabricante del motor):Altura total: aproximadamente 900–1100 mm (dependiendo de la base y acoplamiento).

• Peso aproximado: ~50–70 kg (bomba + motor, sin embalaje).

8. Nivel de ruido

• Nivel de presión sonora (LpA): magnitud < 70 dB(A) medido a 1 m (valor medio, tolerancia ±2.5 dB), según instalación y base.
