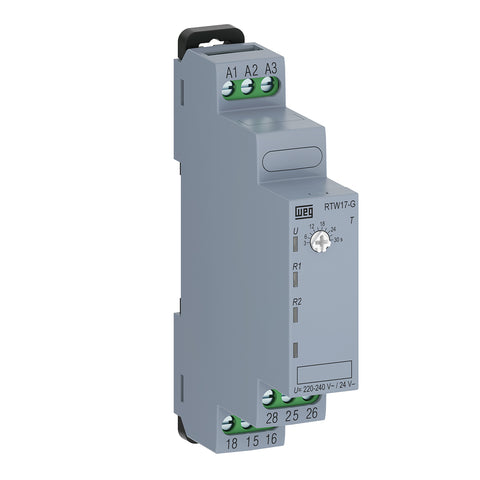

El RTW17-G02U030SE05 es un relé temporizador electrónico de la línea industrial de WEG, diseñado para aplicaciones de control y automatización. Su función principal es la conmutación retardada a la conexión (Estrella-Triángulo), lo que lo hace ideal para el arranque de motores eléctricos.

Aquí tienes los detalles técnicos clave para su instalación y configuración:

1. Función Principal: Estrella-Triángulo

Este modelo está específicamente diseñado para la transición de arranque de motores trifásicos. Su objetivo es reducir el pico de corriente inicial al arrancar el motor en configuración "Estrella" y, tras un tiempo programado, cambiar a la configuración "Triángulo".

• Tiempo de Conmutación (Transición): Posee un intervalo fijo de seguridad (generalmente 50 ms) entre la apertura del contacto de Estrella y el cierre del Triángulo para evitar cortocircuitos entre fases.

2. Especificaciones Técnicas

• Rango de Temporización: 3 a 30 segundos (ajustable mediante el dial frontal).

• Tensión de Alimentación: 24-240V CA/CC (Multivoltaje), lo que le da una gran versatilidad para diferentes tableros eléctricos.

• Contactos de Salida: Cuenta con 2 contactos NA (Normalmente Abiertos) dedicados a las bobinas de los contactores de Estrella y Triángulo.

• Montaje: Carril DIN de 35 mm.

3. Diagrama de Terminales y Conexión

Para una instalación correcta, identifica los siguientes terminales en el dispositivo:

• A1 y A2: Alimentación del relé (Bobina).

• 15 (Común): Entrada de la fase de mando.

• 18 (Estrella): Salida hacia el contactor de estrella.

• 28 (Triángulo): Salida hacia el contactor de triángulo.

4. Ajustes Frontales

En la cara frontal del RTW17 encontrarás:

• Selector de Tiempo: Un dial para definir cuántos segundos permanecerá el motor en "Estrella" antes de pasar a "Triángulo".

• Indicadores LED:

  • LED Power (Verde): Indica que el relé está alimentado.

  • LED Out (Rojo/Amarillo): Indica el estado de la salida o si el ciclo de temporización está activo.

Recomendación de Mantenimiento

Si estás integrando este componente en un equipo de bombeo o maquinaria industrial, asegúrate de que el tiempo ajustado sea suficiente para que el motor alcance aproximadamente el 80% de su velocidad nominal antes del cambio a Triángulo. Si el cambio se hace demasiado pronto, el pico de corriente podría disparar las protecciones térmicas.
